Schaltpläne Holder Einachser bzw. Sachs-Diesel-Motoren

Schaltplan EDII, BEDII und ED10  6 Volt Anlage

Schaltplan E11 6Volt Anlage

Schaltplan E12 12Volt Anlage ohne Glüheinrichtung

Schaltplan Sachs D500W 12Volt Anlage

Schaltplan Sachs D500W 6Volt Anlage

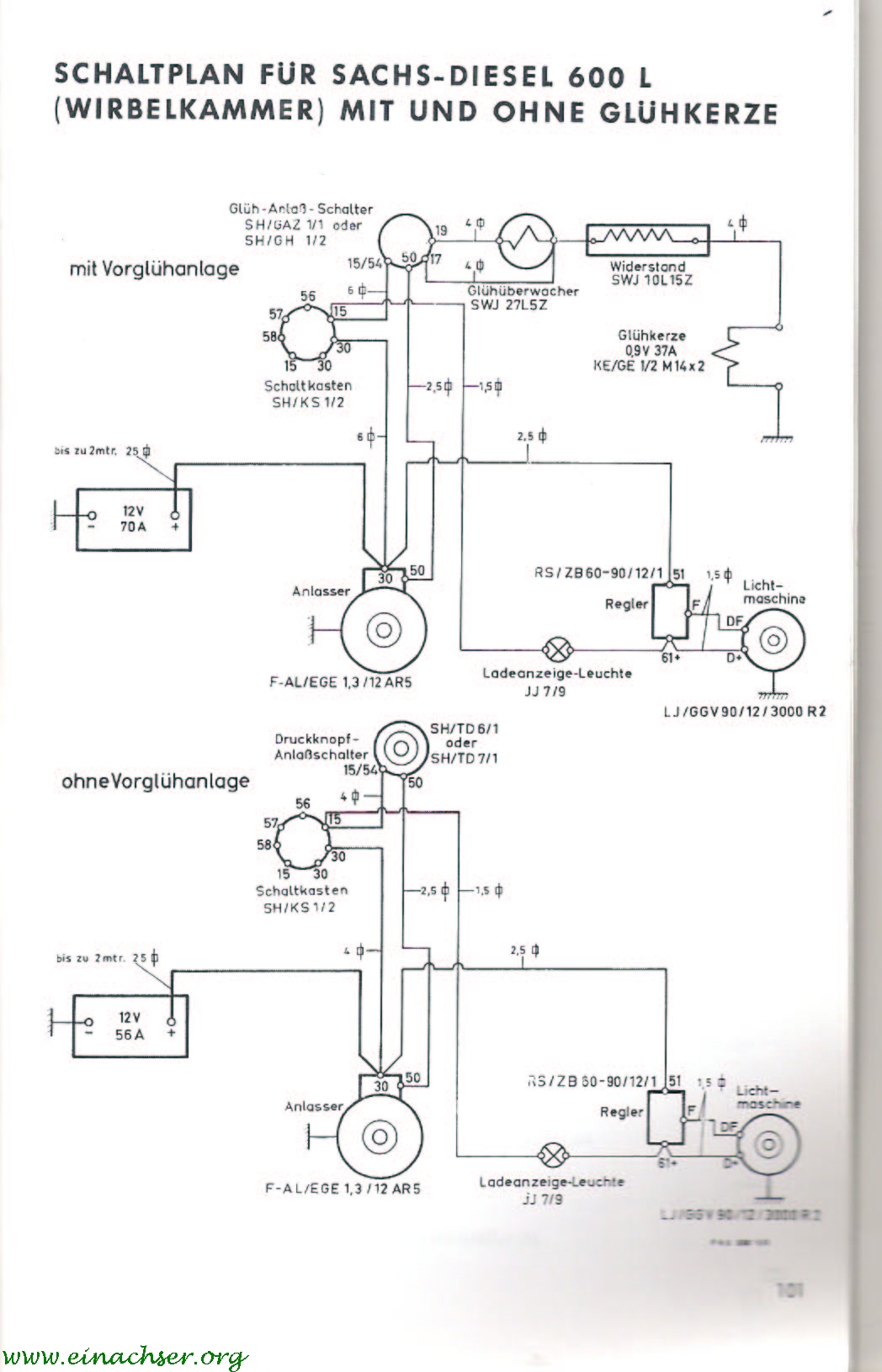

Schaltplan Sachs D600L 12Volt Anlage. Glühanlage mit Vorwiderstand.

Schaltplan Sachs D600L 12Volt Anlage. Glühanlage ohne Vorwiderstand.

Wenn an einer Maschine keine Beleuchtung geplant ist, wende ich diesen Plan an
