Holder ED, EB, E - Modelle

Zapfwelle Abdichten

Das Abdichten der Zapfwelle beim Holder dürfte für geübte Schrauber kein Problem sein.

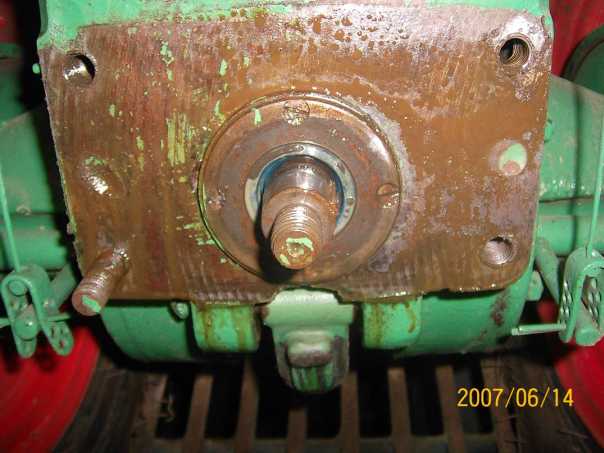

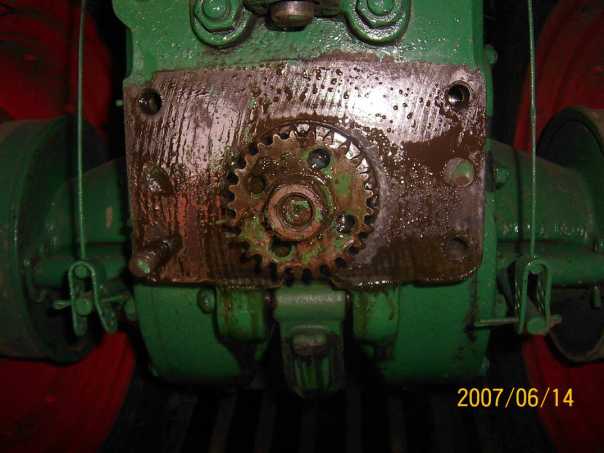

Zuerst die Mutter und Unterlegscheibe entfernen. Zapfwellenschaltung auf „Ein“, Druckluftschrauber ansetzen, abdrücken und die Mutter ist ab. Das Zahnrad von der Welle abziehen und den Einlegekeil entfernen.

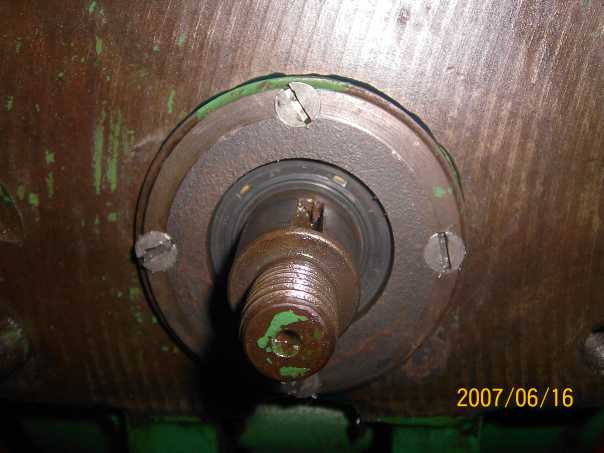

Mit dem Schlitzschraubendreher die vier Senkschrauben M6x20 entfernen.

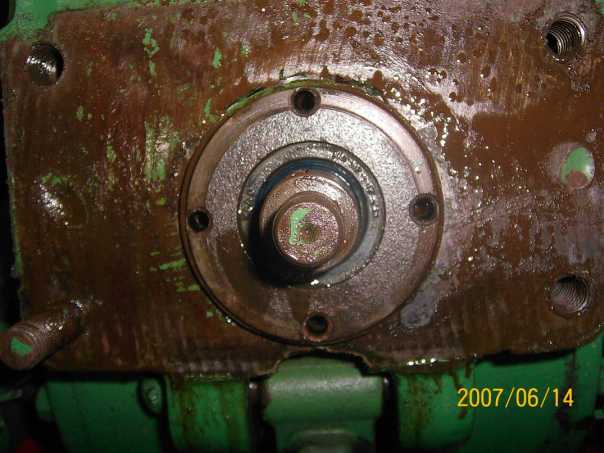

Jetzt vorsichtig den Zentrierdeckel entfernen und die Papierdichtung nicht beschädigen. Sollte die Papierdichtung reißen, fertigt aus Dichtpappe eine neue Dichtung.

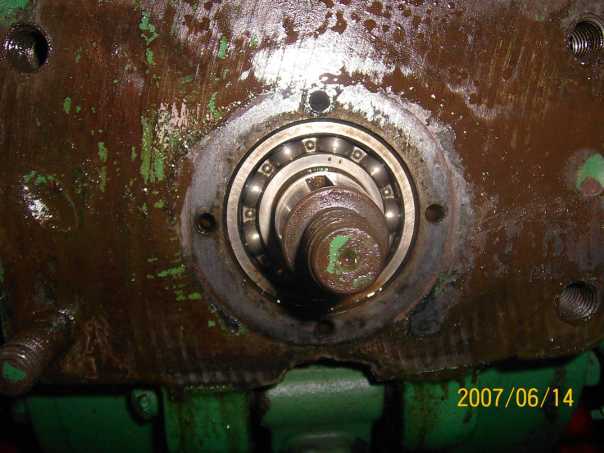

Jetzt hat man freien Blick aufs Lager.

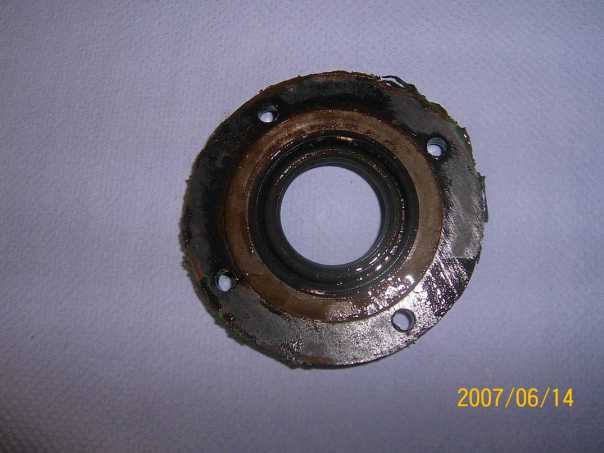

Den defekten Wellendichtring entfernen und den Neuen einsetzten. Größe 47x30x10.  Den Zentrierdeckel und das Zahnrad wieder montieren.

Bilder und Text : Thomas und Jörg aus Velen-Ramsdorf
Demontage und Montage : Thomas aus Velen-Ramsdorf
