Sachs Diesel 400 L

Einspritzpumpe Pumpenkolben mit Zylinder Bezeichnung Nocken Düsenhalter / Einspritzdüse / Druck

PFR 1 A 50 / 158 / 11 EPPK 317 P 2/2 Z 1923 000 101  KBA 50 S18/13  = 0 431 212 004

DL 90 S 1018 = 0 433 200 118
    Einspritzdruck: 175 + 5 bar
neue Bosch-Nr. 0 414 351 003 1 418 321 006


Sachs Diesel 500 W

Einspritzpumpe Pumpenkolben mit Zylinder Bezeichnung Nocken Düsenhalter mit Einspritzdüse / Druck

PFR 1 A 50 / 7 EPPK 195 S 2 Z
1923 000 000
KBA33 S 1/1 mit DN 12 SD 12
Holder D500W     Einspritzdruck: 120 + 5 bar
von Dez. 50 bis Juni 52


PFR 1 A 50 / 17 EPPK 195 S 2/2 Z 1923 000 000 KBA33 S 1/1 mit DN 12 SD 12
Bis Nr. 1658 299
Einspritzdruck: 120 + 5 bar
von Juli 52 bis April 55


PFR 1 A 50 / 50 EPPK 317 S 2 Z 1923 000 000 KBA33 S 1/13 mit DN 12 SD 12
Ab Nr. 1658 300
Einspritzdruck: 120 + 5 bar
von Mai 55 bis Aug. 56


PFR 1 A 65 / 74 EPPK 376 P5 Z
1923 000 001
KBA33 S 1/13 mit DN 12 SD 12
Ab Nr. 2464 038     Einspritzdruck: 120 + 5 bar
von Sep.56 bis Mai 57


PFR 1 A 65 / 98 / 11 EPPK 513 P5 Z
1923 000 001
KBA33 S 1/13 mit DN 12 SD 12
Ab Nr. 2704 641     Einspritzdruck: 120 + 5 bar
von Juni 57 bis Sep.58


PFR 1 A 50 / 158 / 11 EPPK 317 P 2/2 Z 1923 000 101  KBA33 S 1/13 mit DN 12 SD 12
Ab Nr. 2947 002
Einspritzdruck: 120 + 5 bar
seit Okt.58
neue Bosch-Nr. 0 414 351 003 1 418 321 006


Sachs Diesel 600 L Wirbelkammer bis 3204 464
Sachs Diesel 600 L Direkteinspritzer ab 3204 465

Einspritzpumpe Pumpenkolben mit Zylinder Bezeichnung Nocken Düsenhalter mit Einspritzdüse / Druck

PFR 1 A 65 / 74 EPPK 376 P5 Z 1923 000 001  KBA33 S 1/13 mit DN 12 SD 12
bis Mai 57   bis MotorNr. 2722 400 Bis Feb. 60
MotorNr. 2692 196
bis MotorNr. 3204 464
    Einspritzdruck: 120 + 5 bar
PFR 1 A 65 / 98 / 11 EPPK 513 P5 Z
von Juni 57 bis Sep.58   KBA 50 S18/13 mit DL 90 S 1008
von MotorNr. 2692 197      von März 60 bis Aug. 60
bis 3025 065     von MotorNr.3204 464 bis 3374 433
PFR 1 A 50 / 158 / 11 EPPK 317 P 2/2 Z 1923 000 101  Einspritzdruck: 175 + 5 bar
seit Okt.58   ab MotorNr. 2722 401
ab MotorNr. 3025 066     KBA 50 S18/13  = 0 431 212 004
neue Bosch-Nr. 0 414 351 003 1 418 321 006
DL 90 S 1018 = 0 433 200 118
    ab Seb. 60
    ab MotorNr. 3374 434
      Einspritzdruck: 175 + 5 bar

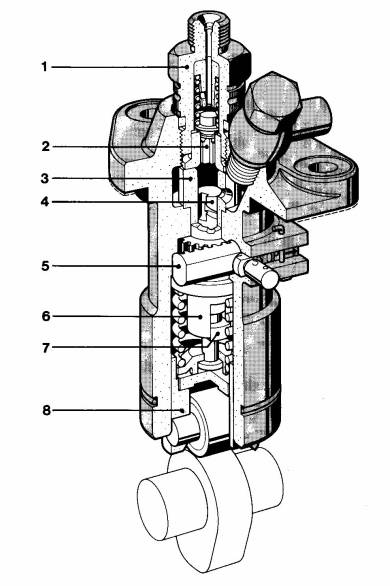

  Schnittbilder einer PFR-Pumpe












  1 Druckventilhalter
  2 Druckventil
  3 Pumpenzylinder
  4 Pumpenkolben
  5 Regelstange
  6 Regelhülse
  7 Kolbenfahne
  8 Rollenstößel

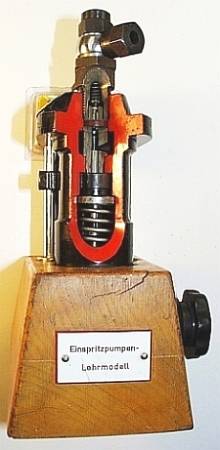

  Das Schnittmodell komplett. Rechts ist das Handrad als "Antrieb" zum Drehen.
  Im Holzklotz sitzt eine Nockenwelle, die betätigt den Rollenstößel.


































  Der Pumpenzylinder und der Druckventilhalter sind aufgeschnitten.
  So daß man den Pumpenkolben und das Druckventil sieht.
  Die Teilebezeichnung kann man 1:1 übernehmen.

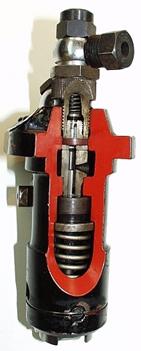

  Das Pumpenelement noch mal größer.
  Der Elementkolben steht im unteren Totpunkt.
  Jetzt würde der Kraftstoff über die gut sichtbare
   konische Zulaufbohrung in den Pumpenzylinder einströmen.
























  Einspritzdüse Wirbelkammer-Motoren


















  Einspritzdüse Direkteinspritzer
